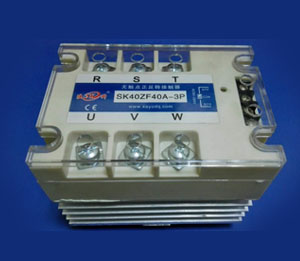

| 正反轉無觸點接觸器： |
一、概述：
該產品是一種新型的三相交流電機正反轉控制器，可用來控制22KW 以下三相交流異步電動機的正反轉換相，它采用的是三相三控電路，通過其中兩相電壓換相實現電機換向功能。主電源可輸入電壓范圍為300V-450V;內置的電子互鎖電路可有效防止在同一時間內正、反信號誤操作造成可控硅芯片短路，即在正轉狀態時切入反轉動作，電動機將停止工作;主電路采用增強型單向可控硅并聯技術，并設計有阻容吸收保護電路，具有較高的過電壓和瞬態浪涌電流保護能力;同時在進線端串接電感扼流圈，可有效抑制開機或切換瞬間的電流沖擊電流對可控硅芯片造成的損壞。
二、產品特性：
1、一個無觸點接觸器實現電動機正反轉功能，使用穩定、可靠；
2、帶DIN標準導軌式安裝，互換性強，使用方便；
3、雙色發光LED顯示電機旋轉方向，正轉時綠燈亮，反轉時紅燈亮，當LED不亮?xí)r為停止?fàn)顟B(tài)。
4、輸入控制電壓為20-40VAC/DC; 90-280VAC;其他的電壓需定制。
5、輸入信號可直接與可編程控制器輸出端連接，不需要中間繼電器，使用可靠性更高；能直接與TTL、HTJ、CMOS等集成電路兼容；
6、具有正、反轉工作指示燈，綠色表示正轉，紅色表示反轉。
7、內置正反轉間隔時間控制程序(≥100mS)。
8、主電路采用進口方形芯片、高級芯片支撐板，經特殊焊接工藝，保證焊接層無空洞，使用更可靠。
6、驅動電流很小（5-25mA），可省下中間繼電器，節省成本并提高可靠性；
7、輸入端～輸出端之間隔離耐壓≥3000V。
8、無觸點接觸器是采用國際先進技術和器件制造的一種性能優良的新型開關器件。該控制器采用一體化散熱方式，通斷沒有可動接觸部件，具有結構強度高、無觸點、防濕、防腐蝕、壽命長、開關速度快、無噪音、體積小、無火花、防爆、抗振耐壓擊、抗振動性強等優點。
可廣泛應用于所有電機需頻繁換向的建筑、陶瓷生產線、水泥包裝線、化工生產線、機床機械加工、電加熱控制、燈光控制、礦山、冶金生產、工業自動化裝置、注塑機械、自動洗衣機等各種自動生產線環境惡劣，開關動作頻繁的場合使用。
并成為傳統雙接觸器正反轉方案的升級換代產品。特別適用于灰塵大、腐蝕、潮濕、要求防爆等惡劣環境，以及頻繁開關的場合使用。
|
|
|
